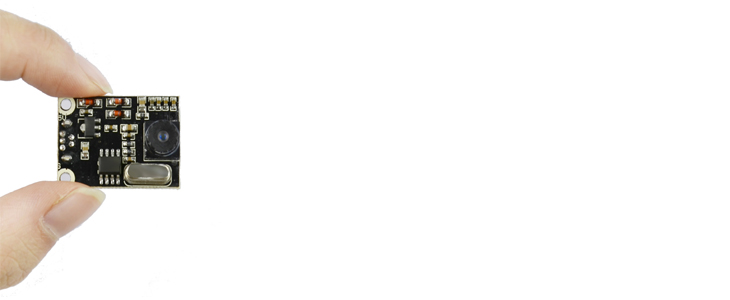

安卓/Windows交互投影机模块轻量化设计适用于多种长,短,超短焦投影机以及LED投影机的改装,使其具有交互白板的功能。

该产品利用高速红外摄像镜头对运动物体的追踪的技术原理,实现人机交互的功能。采用无驱设计,兼容USB接口采用新的,高效视频压缩算法,实现图像在低宽带条件下高帧率传输,提高产品在各种光干扰条件下的适应能力。

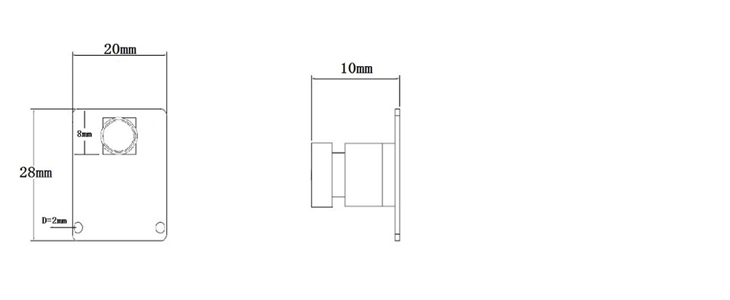

尺寸


特点

1. 高增值方案普通投影机变交互投影机,轻松增值

2. 兼容Android——现已兼容安卓系统,更是可定制小尺寸模块以配合LED微型投影机适用。

3. 一次定位,即可使用,更可升级为自动定位

4. 强抗光干扰—— 自动屏蔽同光谱强光干扰

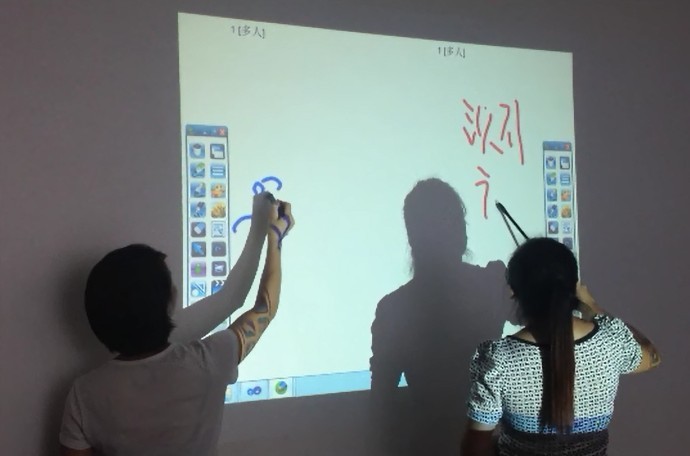

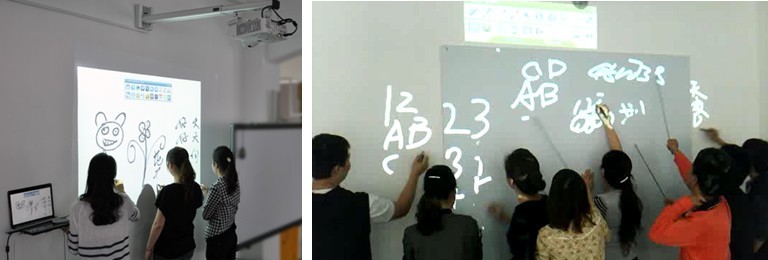

5. 多人书写功能(最多支持64人同时书写)

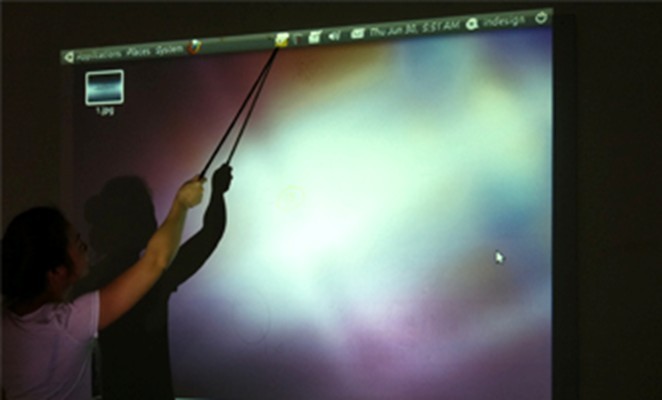

6. 支持Linux —— 支持Linux Ubuntu 10.10版本

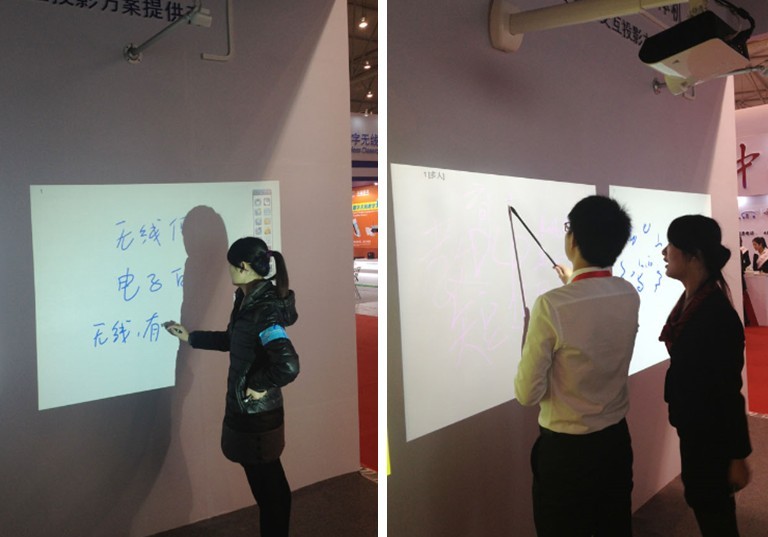

7. 无线传输 —— 无线连接技术,减少了布线的困扰

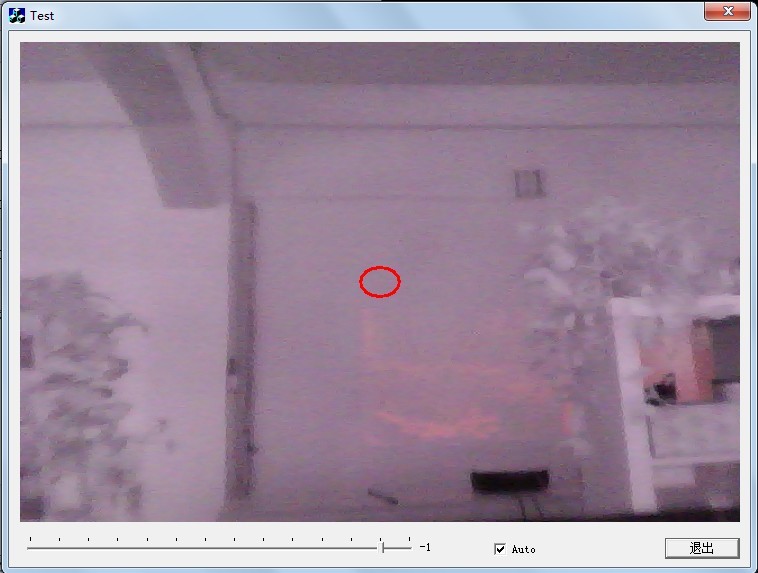

8. 可视化调试工具 —— 直接输出视频图像,并模拟成标准视频设备,更有利用实际生产中的调试和检测。为日后维修等提供便捷的测试工具。

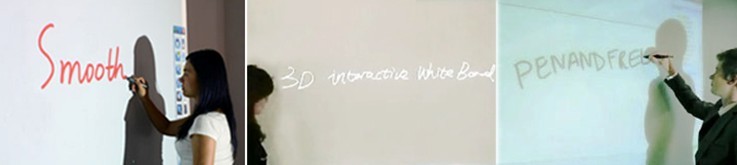

9. 书写笔迹平滑,反应迅速

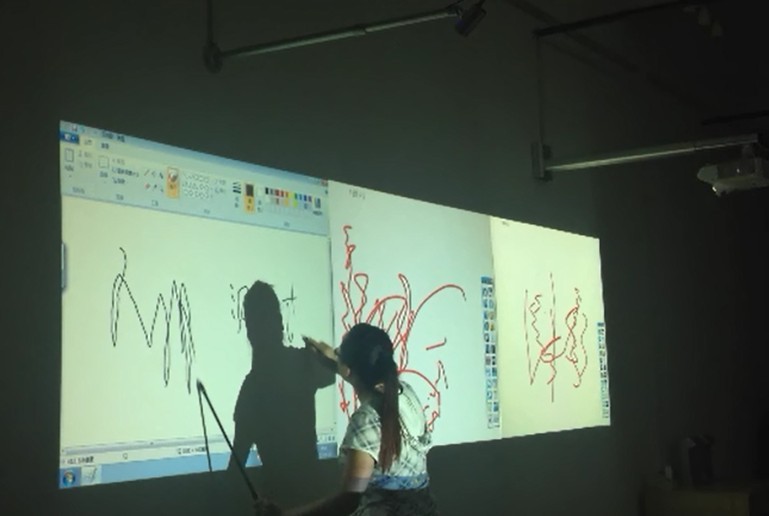

10. 支持多屏同时操作 ——支持扩展屏,拼接屏,分屏操作

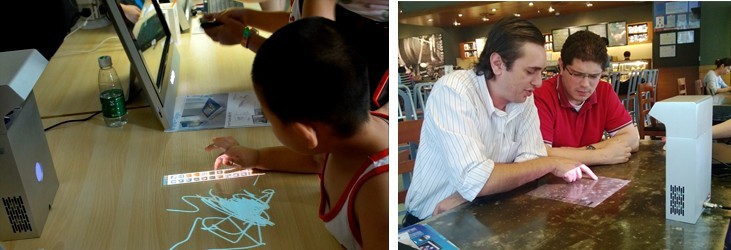

11. 于2012年底,成功的将手触方案实现成最终的产品-桌面触控系统





技术参数

                                                                 信号接受器特性

实现原理

高速红外追踪定位

接口

USB1.1. or USB 2.0

消耗电流

<=160mA

电压

5V USB power

接受信号波长

808-940nm

USB最大传输距离

<=20M USB 中继)

图像尺寸

800*600

差值 1600*1200

传输帧率

65~70 /

定位精度

4096*4096(差值)

鼠标速率

65-70Ponit/s

右键功能

固定同点>800ms

设备驱动

HID 标准设备 PNP. 支持

同时最大追踪红外点数

128

接收距离

>=0.4m <=1.7m

接收尺寸

详见附录二

                                                                  信号发射器特性

LED 尺寸

5mm

电池

AAA 1.5V*2

波长

850nm

长度

13.5cm

重量

41g

触发方式

<1g for pressing

教鞭触发方式

36-68cm

附录二:接收尺寸

                                                                       长焦模块

投影应用尺寸(对角)

接收器与投影面之间的距离 (mm

56 inch

1600mm

68 inch

2100mm

70 inch

2300mm

75 inch

2500mm

85 inch

2800mm

92 inch

3200mm

150 inch

5000mm

                                                                       短焦模块

80 inch

600mm

90 inch

800mm

100 inch

1000mm

120 inch

1400mm

150 inch

1700mm

                                                                      超短焦模块

60 inch

400mm

70 inch

460mm

88 inch

520mm

92 inch

550mm

103 inch

600mm

                                                                         电子笔

探测技术

LED

电源供应

3V CR 123A x1

笔身尺寸

13.2厘米,直径2cm

重量

60g(带电池)

                                                                        电子教鞭

探测技术

LED

按键

1

电源供应

3V CR 123A x1

重量

90g

长度

56厘米


应用
该方案适用于目前市场上90%的投影机。基于投影机自身的结构,投影机厂商及代理商可选择不同类型的整合方案。我们可提供外观及结构设计,技术及产线培训等一套方案。以下是短焦投影机内外置交互模组整合案例:


1. 外置模块



                                      1                                                                             2


                                     3                                                                             4



                                                         成品


2. 内置模块

                                      1                                                                            2


                                    3                                                                              4


                                                       成品



演示
